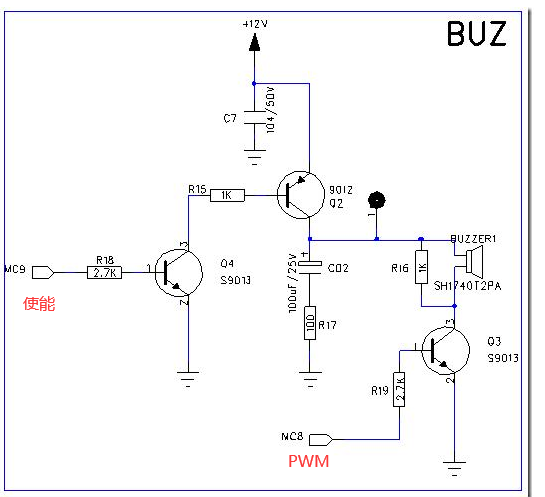

电路图

.C文件

#include "music.h"
#include "pwm.h"


//=====蜂鸣器声音结构定义=====
typedef	struct tBUZHX
{
	unsigned int  BzFre ;	//蜂鸣器 频率
	unsigned char T_BzO ; //蜂鸣间 频率输出时间
	unsigned char T_BzV  ; //蜂鸣器 VCC供电时间

}tBuzHx ;


tBuzHx	*tBzHx ;

#define     VTB1      20  //20
#define     VTB2      6 //20
#define     VTB3      102 //50

 tBuzHx Bzx0[]={{VFR0,0,0}} ;
 tBuzHx Bzx1[]={{VFR2,VTB3,VTB2},{VFR0,0,0}} ;
//const tBuzHx Bzx2[]={{VP2K3,20,20},{VP2K6,20,20},{VP2K9,210,10},{VFR0,0,0}} ;
//const tBuzHx Bzx3[]={{VP2K9,20,20},{VP2K6,20,20},{VP2K3,210,10},{VFR0,0,0}} ;

 tBuzHx Bzx2[]={{VFR1,VTB1,VTB2},{VFR2,VTB1,VTB2},{VFR3,VTB3,VTB2},{VFR0,0,0}} ;
 tBuzHx Bzx3[]={{VFR3,VTB1,VTB2},{VFR2,VTB1,VTB2},{VFR1,VTB3,VTB2},{VFR0,0,0}} ;


bit  FLAG_BUZZER_ON;


unsigned char RBzStatus = 0;






//***************************************
// 函数名称：SetupBzhx
// 函数功能：设置蜂鸣器模式
// 入口參数：该模式下的蜂鸣次数 蜂鸣相关数据清0
// 出口參数：无
// 返 回 值：无
//***************************************
void BUZZER_DRIVE(unsigned char MBz)
{
    RBzStatus = MBZ_P1 ;
    BuzVcc_OFF ;
    BUZ_OFF ;
  //  TIMER5_IE_DIS ;
  SET_PWM1_OFF();

    switch(MBz)
    {
        case M_BZ_KEY:
            tBzHx = Bzx1 ;
            break ;
        case M_BZ_ON:
            tBzHx = Bzx2 ;
            break ;
        case M_BZ_OFF:
            tBzHx = Bzx3 ;
            break ;
        default :
            tBzHx = Bzx0 ;
            RBzStatus = MBZ_RST ;
            break ;
    }
}



//*************************************
// 函数名称：CmdBzhx
// 函数功能：蜂鸣器控制-
// 入口參数：无
// 出口參数：无
// 返 回 值：无
//***************************************
void CmdBzhx(void)
{
    static tBuzHx  Bx1 ;

    switch(RBzStatus)
    {
        case MBZ_P1 :
            Bx1 = *tBzHx  ;
            SET_PWM1_FREQUENCY(Bx1.BzFre) ;//设置PWM频率

            if(Bx1.BzFre != VFR0) //非结束符
            {
                RBzStatus = MBZ_P2 ;

                if(Bx1.T_BzV != 0)
                {
                    Bx1.T_BzV -- ;
                    BuzVcc_ON ;
                }
                else
                {
                //    BuzVcc_OFF ;
                }

                if(Bx1.T_BzO != 0)
                {
                    Bx1.T_BzO -- ;
                    SET_PWM1_ON() ;
                }
                else
                {
                //    TIMER5_IE_DIS ;
                }
            }
            else //为结束符
            {
                RBzStatus = MBZ_RST ;
            }


            break ;
        case MBZ_P2 :

            if(Bx1.T_BzV != 0)
            {
                Bx1.T_BzV -- ;
                BuzVcc_ON ;
            }
            else
            {
                BuzVcc_OFF ;
            }

            if(Bx1.T_BzO != 0)
            {
                Bx1.T_BzO -- ;
               // TIMER5_IE_ENB ;
			   SET_PWM1_ON();
            }
            else
            {
            //    TIMER5_IE_DIS ;
			  SET_PWM1_OFF();
                BUZ_OFF ;
                tBzHx ++ ; //取下一个音调
                RBzStatus = MBZ_P1 ;
            }

            break ;

        default :
            break ;
    }

}

.H文件

#ifndef _BUZ_H_
#define _BUZ_H_

#include "io.h"

extern bit  FLAG_BUZZER_ON;

//SetupBzhx(M_BZ_KEY) ;
//=====buz 驱动频率定义==============
//声音结束符定义==
#define		VFR0	0
#define		VFR1	VP3K3
#define		VFR2	VP4K1
#define		VFR3	VP4K9

#define		VP2K3	110  //2k
#define		VP2K6	100
#define		VP2K9	85  //

#define		VP3K3	75//12000/2/3.3  //4K
#define		VP4K1	60//12000/2/4.1
#define		VP4K9	50//12000/2/4.9  //





//=====BUZ port操作==================
#define		  BUZ_ON		FLAG_BUZZER_ON = 1
#define		  BUZ_OFF		FLAG_BUZZER_ON = 0//

#define     BuzVcc_ON       BUZZER_EN_IO = 1
#define     BuzVcc_OFF      BUZZER_EN_IO = 0


//=====蜂鸣器声音种类================
#define	 	M_BZ			(unsigned char)0    //无
#define	 	M_BZ_KEY 	    (unsigned char)1	//按键音
#define	 	M_BZ_ON		    (unsigned char)2	//开机音
#define	 	M_BZ_OFF	    (unsigned char)3	//关机音


//=====蜂鸣器工作过程状态==========
#define	    MBZ_RST     (unsigned char)0
#define	    MBZ_P1      (unsigned char)1
#define	    MBZ_P2      (unsigned char)2
#define	    MBZ_P3      (unsigned char)3
#define	    MBZ_P4      (unsigned char)4





//====函数声明=====
extern void BUZZER_DRIVE(unsigned char MBz) ;
extern void CmdBzhx(void) ;


#endif
