一、特性简介

●工作电压：2.7～5.5V

●IIC硬件从机通信，支持标准模式100KHz或快速

● 工作温度：-40℃~+85℃模式400KHz

● 储存温度：-40℃~+125℃

● UART通信，可配置波特率(2400、4800、9600)

● 16K FLASH，擦写次数10万次以上19200、57600、115200)，支持三组I/O映射

● 256(内部)+512(外部)字节SRAM

● 两级中断优先级可选

● 内置RC振荡电路(1MHz)

● 中断源

● 高速8051，基于标准8051指令流水线结构——电容按键中断

● 工作频率（软件配置）：24M、12M、6M、1.5M——ADC中断系统时钟，一个时钟/机器周期，速度比普通8051——外部中断0,1,2

快9~12倍——Timer0，Timer1,Timer2

● 最大封装支持19个电容按键，均可复用为I/O——串口中断

● 最大封装支持26个双向I/O——IIC 通信中断

● 一路8位PWM输出模块,支持二组I/O映射——看门狗（WDT）中断

● 8*8、7*8、7*7、6*7、6*6、5*5、4*4 LED串行点——LVD中断阵驱动——LED中断

● 3个16位定时器，具有溢出中断,Timer2时钟源为

● 支持掉电复位，掉电电压2.5V内部32KHz或外部32768Hz晶振可选

● 低电压检测2.7V/3.0V/3.6V/4.2V可选

● 3个外部中断(上升沿、下降沿、双沿)

● 看门狗定时器，溢出时间18ms到2.304s

● 支持空闲模式，唤醒时间18ms~2.304s

● 各按键的灵敏度可独立设置，配置灵活

● 最多支持7路12bit ADC检测

● 封装型号：SOP16/SOP20/SOP28

● 支持多键低功耗模式下任意键快速唤醒(<20uA@100ms)

二、概述

BF7612AMXX采用高速8051内核，1T指令周期，相比于标准的8051(12T)指令周期，具有更快的运行速度，同时兼容标准8051指令。

BF7612AMXX集成（11/19）电容检测通道，它可以用来检测近距离感应或者触摸。其内置MCU，可灵活配置；

通过配置可实现按键、滚轮、滑条等多种应用。（11/19）按键都能独立的运行，并且每个按键都能通过对相应的特殊功能寄存器来调节灵敏度。

BF7612AMXX包含外设有看门狗、按键检测、LED 串行点阵驱动、IIC、UART、低电压检测、1路8bit PWM、Timer0、Timer1、Timer2、12bit逐次逼近ADC。

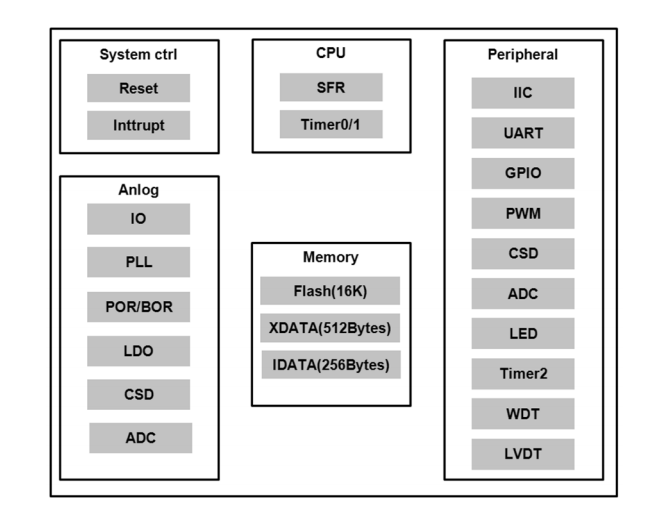

三、系统结构图

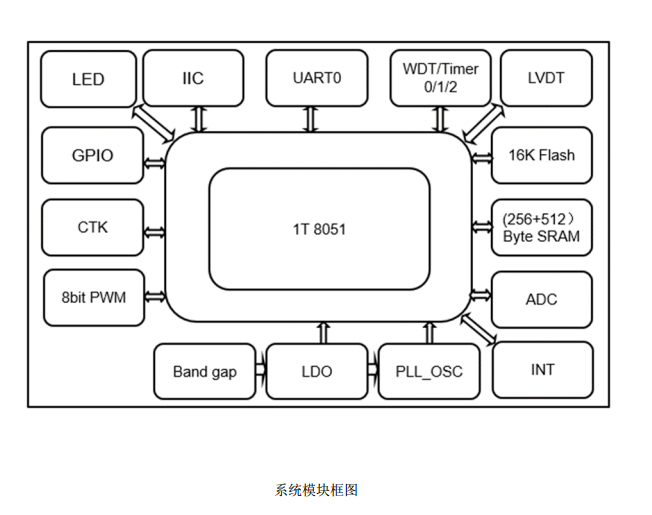

四、系统框图

下载地址:BF7612AMXX-CN-MCU-Datasheet-V1.7_2018-06-29(1).pdf
